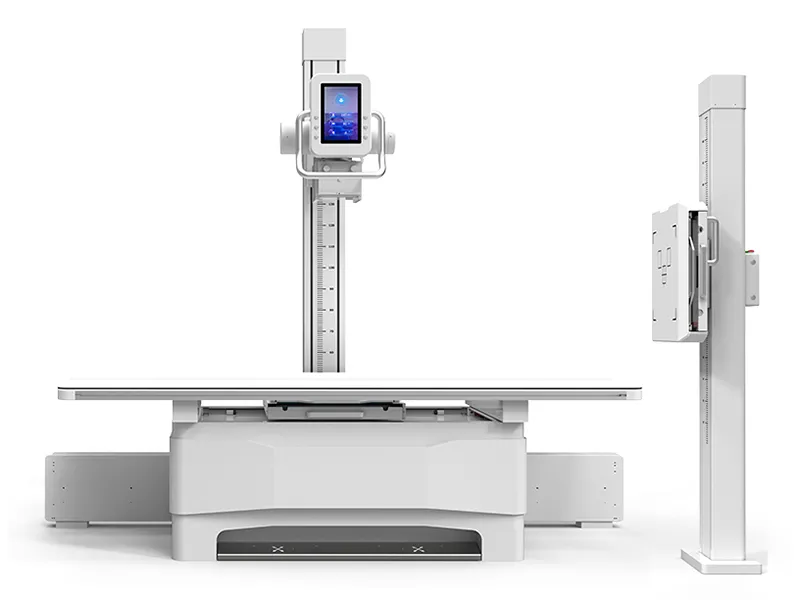

Conçu comme un système de radiographie numérique monté au sol, il associe un tube à rayons X et un capteur plan parfaitement coordonnés, avec un alignement précis maintenu tout au long de l’acquisition. Des fonctions AEC et DAP peuvent être proposées en option afin d’améliorer le contrôle de l’exposition et d’assurer une qualité diagnostique constante. Pour les établissements qui souhaitent accélérer le positionnement des patients, la table de radiographie peut être équipée d’un plateau flottant à six directions, améliorant le confort et la fluidité du flux de travail.

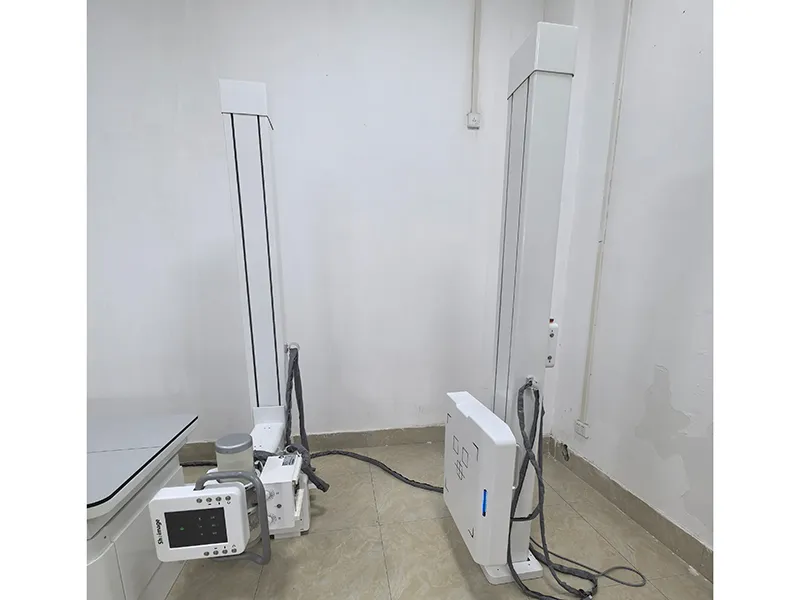

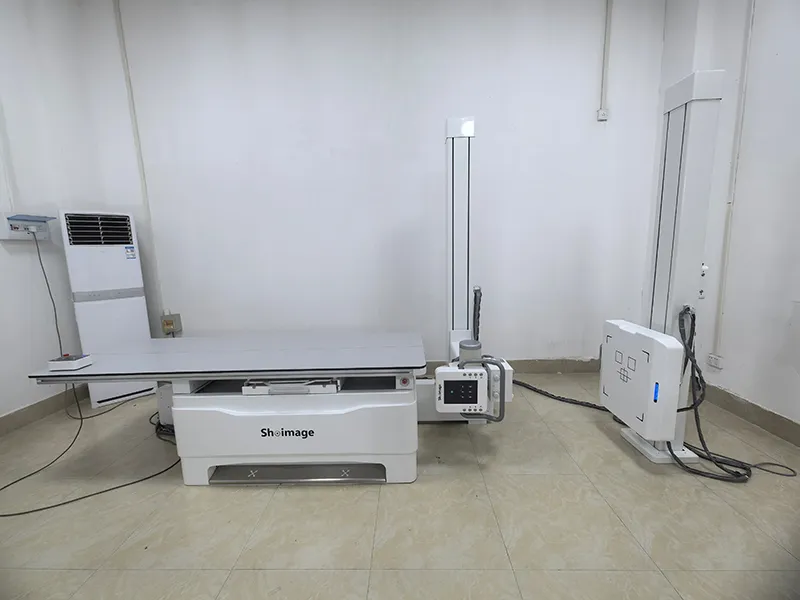

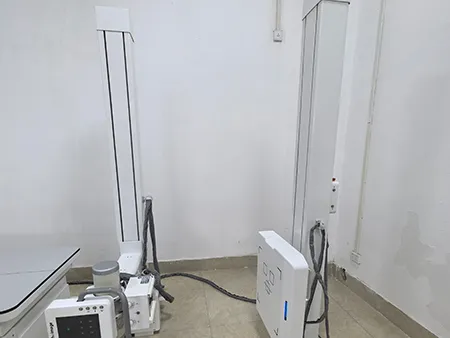

Le système combine une table montée au sol avec un statif mural pour clichés thoraciques, pour une organisation de salle claire et efficace. Ses mouvements mécaniques souples et ses commandes intuitives offrent aux manipulateurs une plus grande flexibilité pour ajuster le positionnement des patients et choisir les angles d’incidence.
En tant que plateforme DR haut de gamme et polyvalente, le SHO-DDX01 prend en charge un large éventail d’examens cliniques de routine, notamment la tête, le thorax, l’abdomen, le rachis lombaire et les membres. Il s’adapte aux incidences PA, de profil, obliques et angulées, ce qui le rend pertinent pour les hôpitaux et cliniques de toutes tailles.
Caractéristiques
- Le tube à rayons X, à vitesse de rotation élevée et doté d’un système de dissipation thermique performant, garantit une fiabilité optimale lors des séances cliniques prolongées tout en contribuant à une longue durée de vie de l’équipement.
-
Le générateur haute fréquence délivre une puissance élevée avec une émission de rayons X stable et de haute qualité, assurant des résultats fiables pour les examens de routine comme pour les applications plus exigeantes.
-
Le système intelligent de contrôle haute tension intègre de multiples fonctions de protection afin de maintenir un fonctionnement sûr et stable au quotidien.
-
Le capteur plan a-Si CsI de dernière génération offre une excellente efficacité de conversion, permettant d’obtenir des images numériques nettes et détaillées avec une dose réduite.
-
La plateforme d’imagerie numérique robuste propose des fonctions complètes de post-traitement, donnant aux cliniciens les outils nécessaires pour répondre à une grande diversité d’exigences diagnostiques.
Spécifications
| Conditions ambiantes |
| Température ambiante | 10℃–40℃ |
| Humidité relative | 30%–75% |
| Pression atmosphérique | 70–106 kPa |

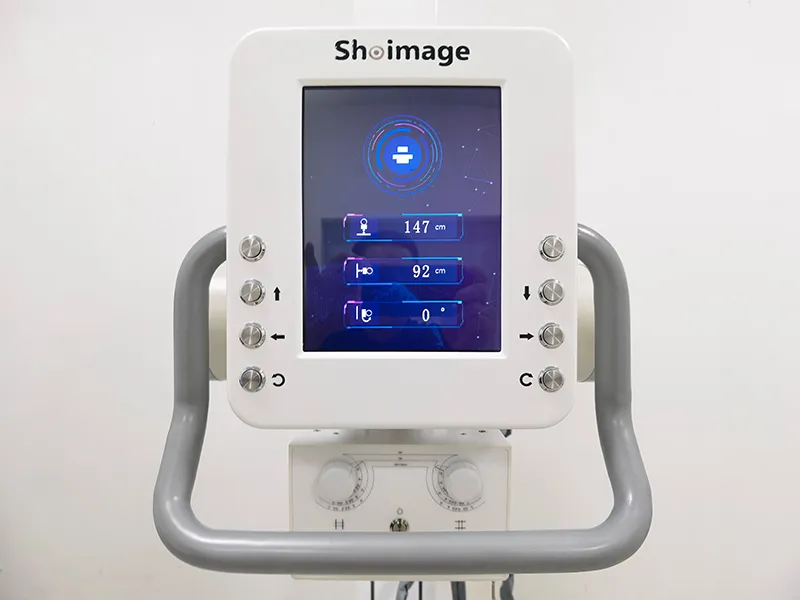

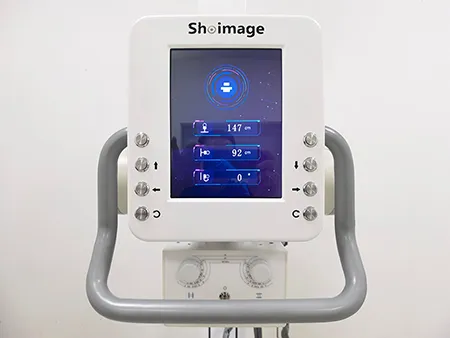

| Console principale | Panneau de commande à écran tactile 10,4 pouces |
| Générateur de rayons X |
| Modèle | Série SHO-DDX01 |
| Puissance de sortie (kW) | 40 | 50 | 65 |
| Courant (mA) | 10-500 | 10-630 | 10-800 |
| Tension (kV) | 40-125 | 40-150 | 40-150 |
| mAs | 0.1-400 | 0.1-630 | 0.1-630 |
| Temps d’exposition | 0.002~6.3S |
| Programme APR | Équipé |
| Système de protection intelligent | Intègre un système d’autoprotection avec alarmes automatiques et diagnostic des codes de défaut. |
| Tube à rayons X |
| Puissance de sortie (kW) | 40 | 50 | 65 |
| Type d’anode | Anode rotative |
| Vitesse de rotation de l’anode (tr/min) | 50Hz: 2800 60Hz: 3000 |
| Taille du foyer | 1.0/2.0 | 0.6/1.2 | 0.6/1.2 |
| Capacité thermique de l’anode (kHU) | 150 | 300 | 400 |
| Dissipation thermique maximale de l’anode (W) | 475 | 750 | 1000 |
| Capacité thermique de l’enveloppe (kJ) | 900 | 900 | 1000 |
| Angle de rotation du tube à rayons X (°) | ±180 | ±180 | ±180 |
| Détecteur à panneau plat (FPD filaire) |
| Type | Silicium amorphe |
| Scintillateur | Iodure de césium (CsI) |
| Zone active | 17 × 17 pouces (43 cm × 43 cm) |
| Pixels actifs | 3072 × 3072 |
| Pas de pixel | 139 µm |
| Conversion A/N | 16 bits |
| DQE | ≥ 70 % |
| Résolution spatiale | 36 lp/cm |
| Temps d’acquisition | ≤ 2 s |
| Collimateur |
| Type | Collimateur manuel |
| Ouverture maximale | 440 mm × 440 mm (SID = 100 cm) |
| Lampe | AC/DC 24 V, 5 W |
| Temporisateur de lampe | Éclairage automatique avec temporisateur de lampe (30 s) |
| Filtration intrinsèque | 1,0 mm Al |
| Luminosité | LED |
| Grille anti-diffusante |
| Densité | 40 lp/cm |
| Rapport | 10:1 |
| Dimensions | 18" × 18" |
| Distance focale | 100 cm (table de radiographie), 180 cm (statif Bucky) |

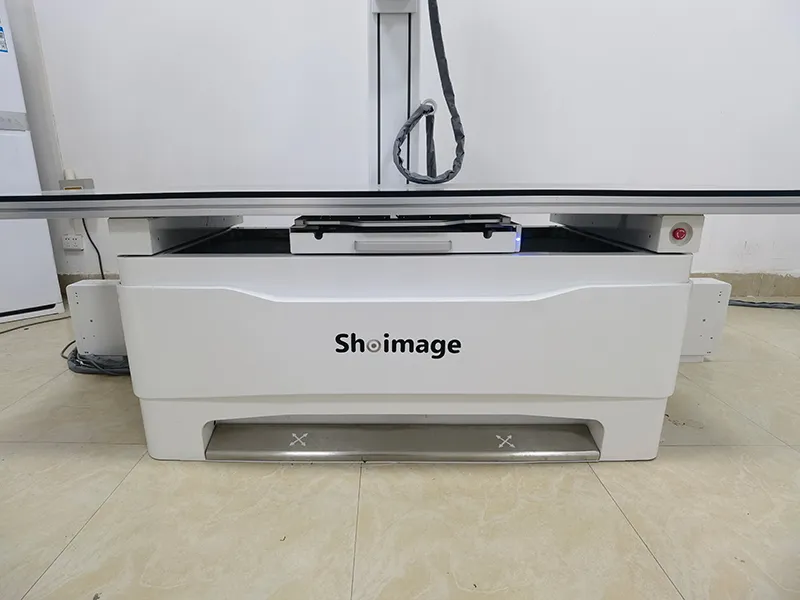

| Table de radiographie |
| Type | Table de radiographie |
| Dimensions du plateau | 2300 mm × 800 mm × 60 mm |
| Capacité de charge | 300 kg |
| Déplacement flottant avant arrière | 740 mm ± 3 % |
| Déplacement flottant gauche droite | 210 mm ± 3 % |
| Plage de déplacement du tiroir FPD | 650 mm ± 3 % |
| Déplacement du statif à colonne |
| Statif du tube à rayons X |
| Déplacement vertical (par rapport à la table de radiographie) | 1500 mm ±3% |
| Déplacement gauche droite du statif | 1900 mm ±3% |
| Angles de rotation du statif | +180°～-180° |
| Statif Bucky |
| Plage de déplacement vertical du détecteur (distance entre le centre du détecteur et le sol) | 1500 mm ± 3 % |
| Point le plus bas du centre du détecteur par rapport au sol | ≤ 46 cm |
| Fonction de suivi automatique | Oui, correspondance électrique entre le tube à rayons X et le détecteur à panneau plat |
| Poste de travail |
| Moniteur | 23" LCD marque Dell |
| CPU | ≥ 2,8 GHz |
| Mémoire | ≥ 4 GB |
| Disque dur | ≥ 1 TB |
| DICOM 3.0 | Compatible DICOM 3.0, intégration possible avec tout PACS |
| Fonctions | Fonction d’importation et d’exportation |
| Informations d’image |
| Gestion des informations patient |
| Post-traitement |
| Mesures, etc. |
| Console |
| Console de commande en salle de contrôle | Console couleur LCD tactile 10,4 pouces pour le réglage des paramètres et le déclenchement de l’exposition |
| Contrôleur | Contrôleur filaire pour les mouvements électriques |
